Сценарий применения#
В большинстве случаев ось значений располагается по вертикали. В этой инструкции показано, как настроить параметры горизонтальной и вертикальной оси — такие как масштаб и заголовок.
Описание функции#

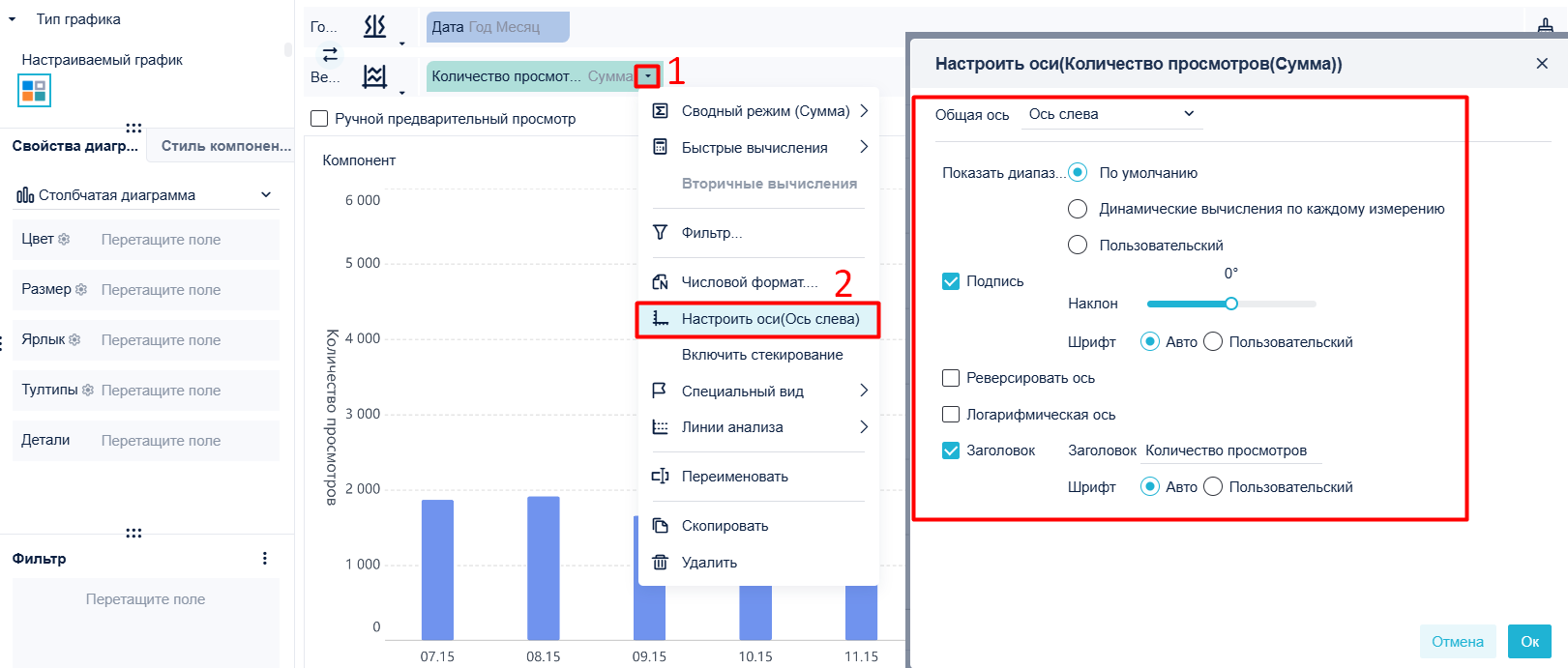

Вы можете настроить ось значений для полей индикаторов. Функция Настроить оси позволяет выставлять параметры Общая ось, Подпись, Реверсировать ось, Логарифмическая ось и Заголовок, как показано на следующем рисунке.
Настройка совместной оси#
По умолчанию ось значений — это левая ось значений. Если есть несколько индикаторов, их можно вывести на совместную ось или на отдельные оси.
Подробнее смотри раздел "Настройка двух осей Y".

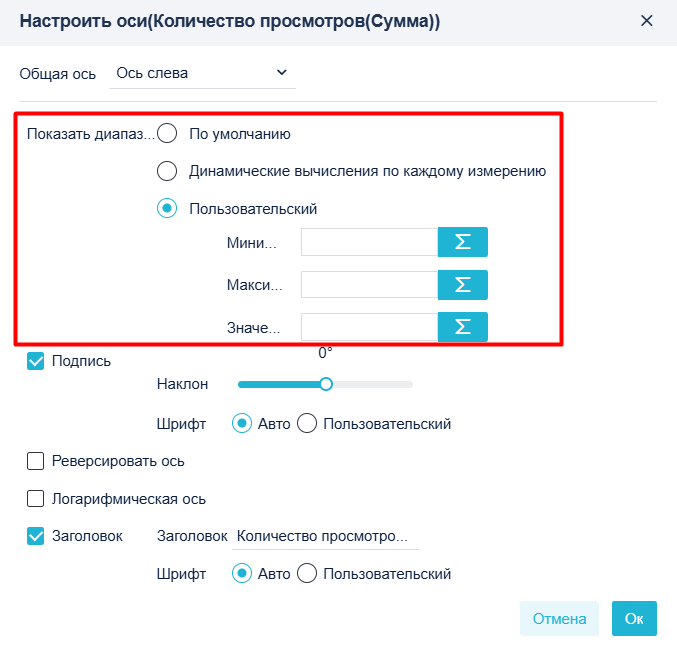

Настройка масштаба оси#
Выберите пункт Пользовательский, чтобы самостоятельно задать максимальное, минимальное и интервальное значения для подписей оси. В качестве значения можно использовать максимум, минимум или среднее для текущего поля индикатора. Можно также вручную ввести число или задать формулу с операциями.
| Диапазон отображения | Описание параметров |
|---|---|
| По умолчанию | Минимальные и максимальные значения рассчитываются автоматически на основе отображаемого диапазона данных. |
| Динамические вычисления по каждому измерению | При выборе этой опции диапазон оси для каждой категории будет отображаться относительно её фактических значений — это позволяет чётко видеть тренды в графике. Работает, если измерение перетащено на вертикальную ось (для вертикальных графиков). Если условие не соблюдено, функция не сработает, даже если выставлена. |
| Пользовательский | Можно задать минимум, максимум и интервал делений оси. Минимум и максимум — это минимальные и максимальные значения, отображаемые на оси значений. Допустимо задавать значения через формулы. Если минимум больше максимума, максимум не учитывается. Интервал — это шаг между крупными делениями (например, 1 тысяча). |
Примечание: Если в настройках графика формат чисел задан как тысячи или миллионы, при вводе значений для оси значений все равно указывайте число без единиц (например, для 5 тысяч пишите 5000, а не 5).

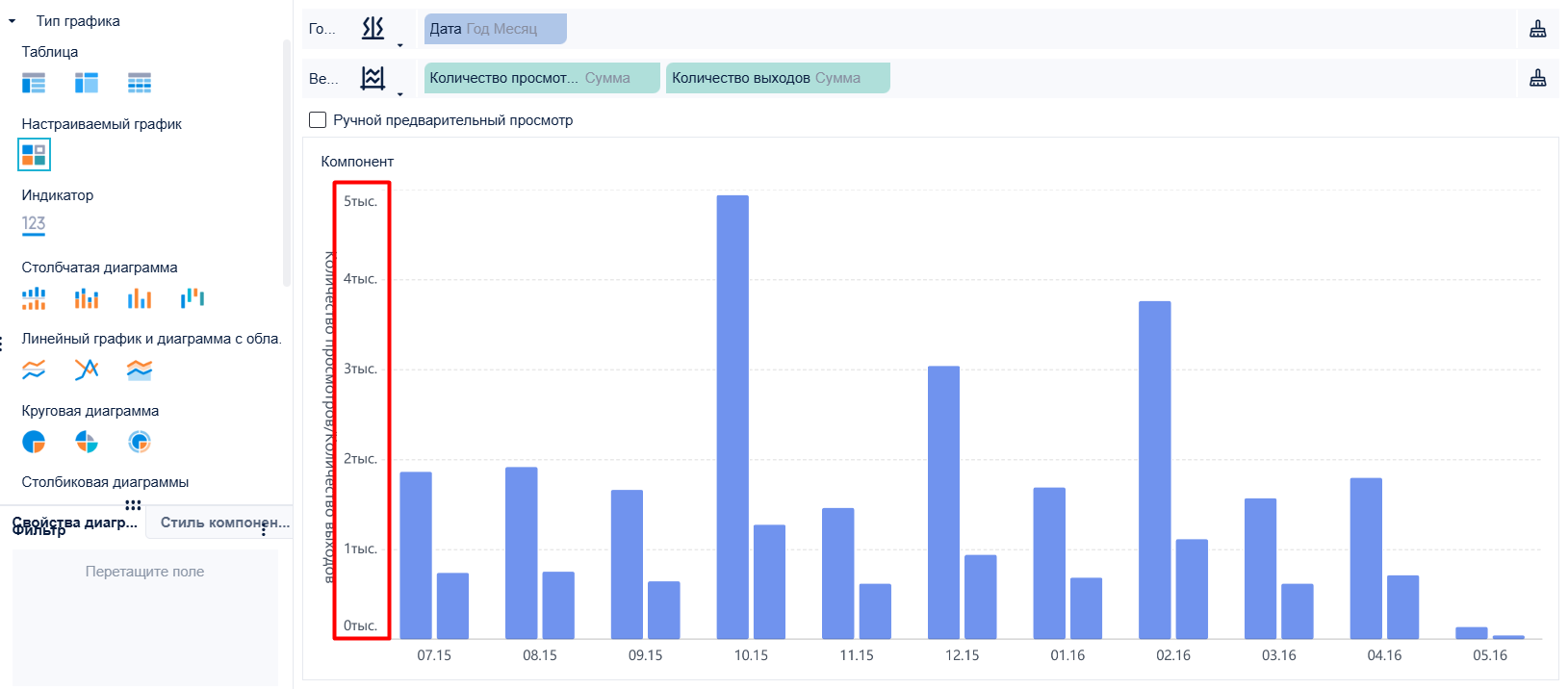

Настройка подписи оси#
Вы можете поставить или снять чекбокс Показывать подписи оси, а также выбрать направление текста и стиль шрифта.

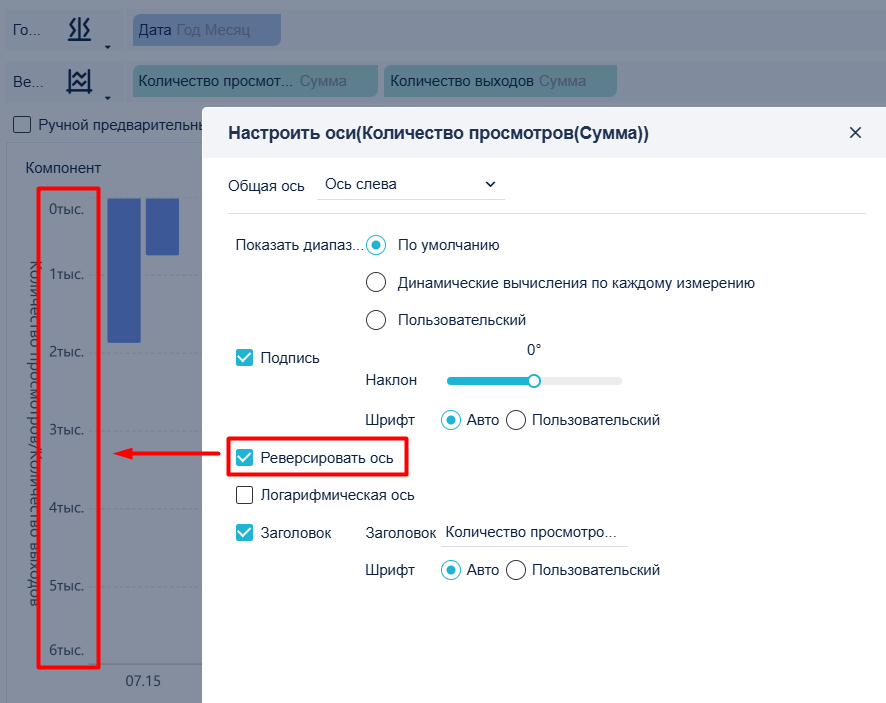

Настройка обратного порядка оси#
Отметьте чекбокс Реверсировать ось, чтобы значения располагались в обратном порядке.

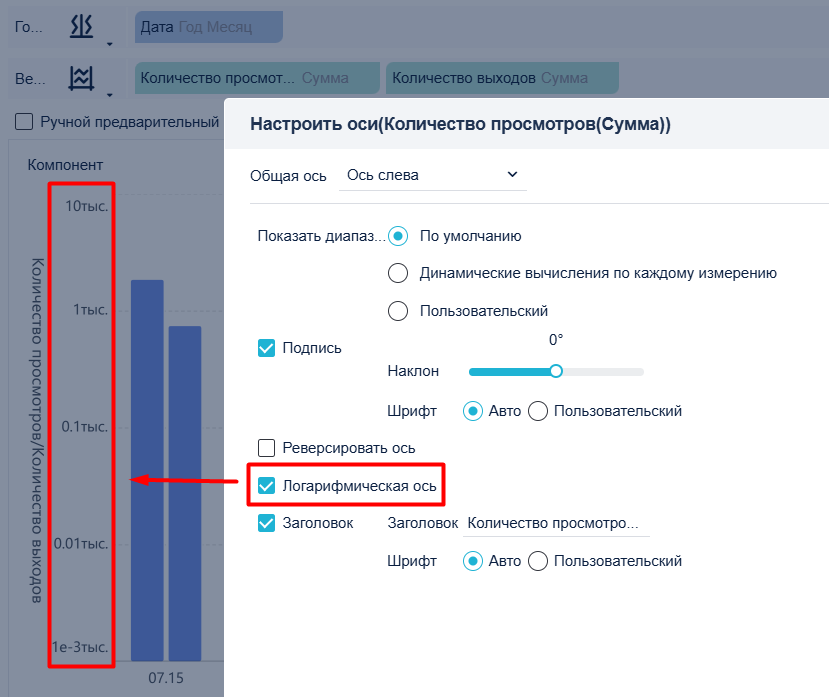

Настройка логарифмической оси#
Отметьте Логарифмическая ось — шкала оси будет показываться в степенях десятки.

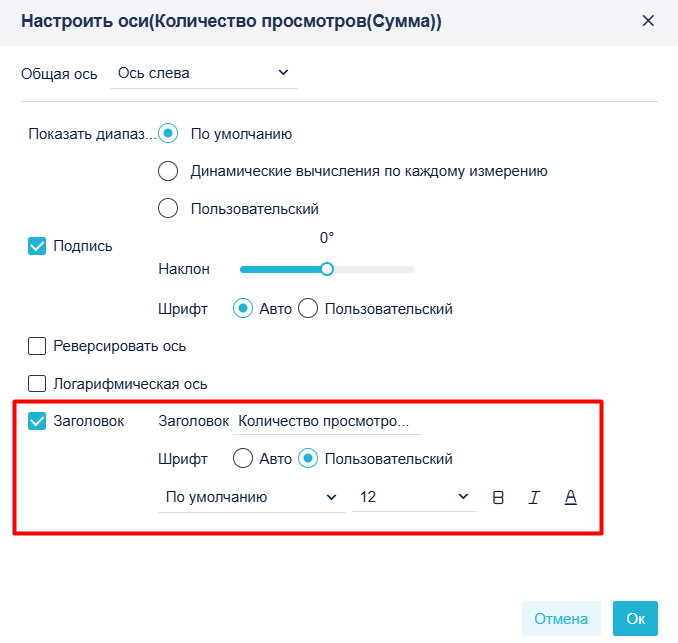

Настройка заголовка оси#
Можно включить или отключить показ заголовка оси, задать его название и стиль шрифта.
