Сценарий применения#
В диаграммах Sigla Vision доступны два типа аналитических линий: ограничение и линия тренда.
- Ограничение

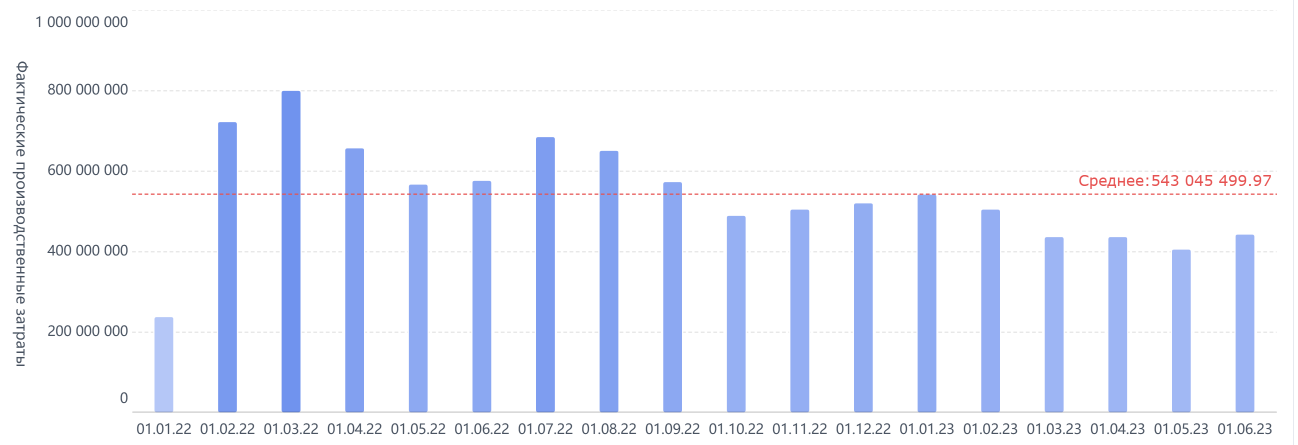

Пороговые линии используются для предупреждения при достижении определённых значений индикаторов (например, фактические затраты ниже среднего значения) на диаграмме, как показано на рисунке ниже.
- Линия тренда

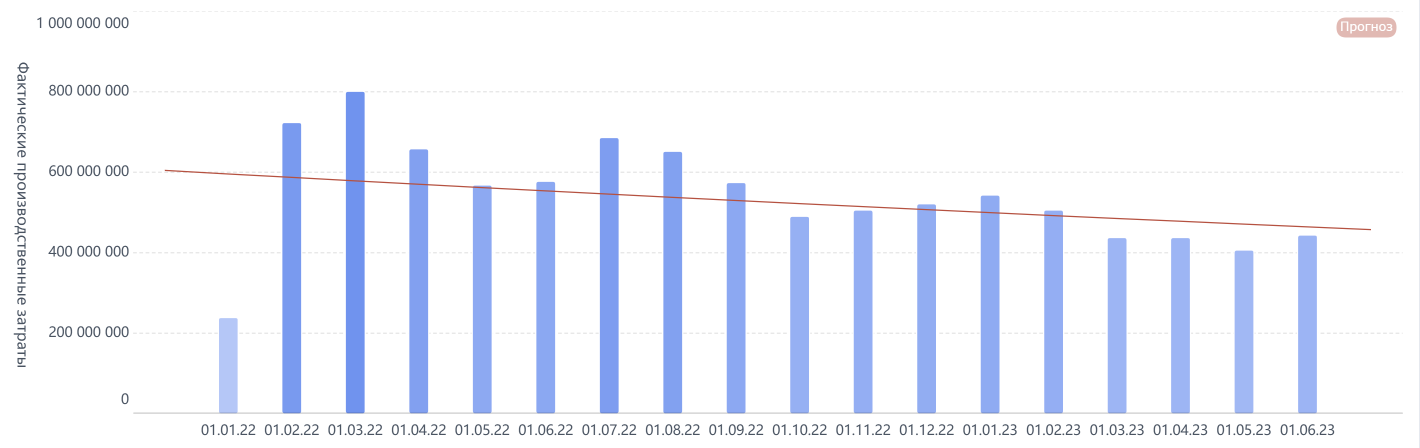

Линии тренда помогают отобразить динамику изменений на графике и визуализировать общий тренд, как показано на следующем рисунке.
Описание функции#

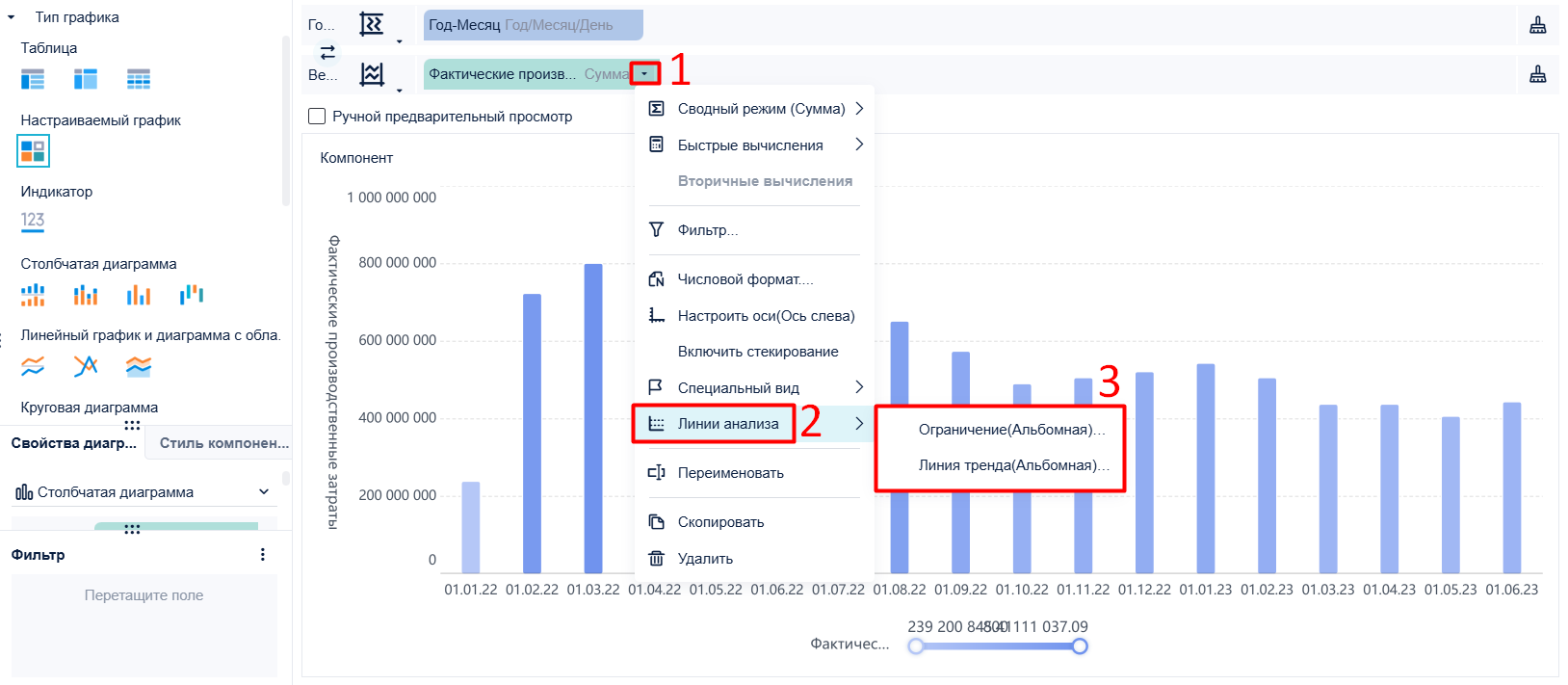

После того как поля индикаторов перетащены на горизонтальную или вертикальную ось, выберите пункт Линии анализа в выпадающем меню поля индикатора.
Порядок действий#
Добавление пороговой линии#
Нажмите Добавить ограничение для установки одной или нескольких таких линий.
Настройка стиля
Можно задать название, тип (сплошная/пунктирная) и цвет линии.
Настройка значения

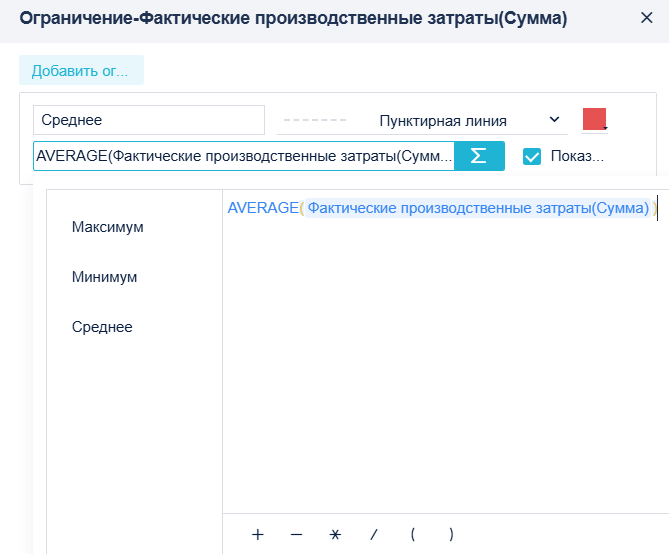

Значение пороговой линии можно указать, используя встроенные максимумы, минимумы, средние значения, либо задать через формулу.
Показать значение отмечено по умолчанию — это означает, что на линии будет отображаться значение. Вы можете при необходимости снять этот флажок.
Примечания:
Удаление пороговой линии
Чтобы удалить линию, наведите курсор на область настройки — появится кнопка удаления.
Добавление линии тренда#
Нажмите Добавить линию тренда для установки одной или нескольких линий тренда.
Настройка стиля
Может быть задано имя, тип (сплошная/пунктирная) и цвет линии.
Метод аппроксимации
Для прогноза развития данных можно выбрать различные методы подбора линии тренда. Доступны четыре варианта: Экспоненциальное приближение, Линейное приближение, Логарифмическое приближение, Полиномиальное приближение.
Прогноз по циклам
Линию тренда можно настроить так, чтобы она прогнозировалась на n циклов вперёд или назад.
Цикл — это размер основного деления на текущей горизонтальной оси. Например, если задать сдвиг на 1 цикл вперёд/назад, график линии тренда сдвинется на один шаг вправо/влево.

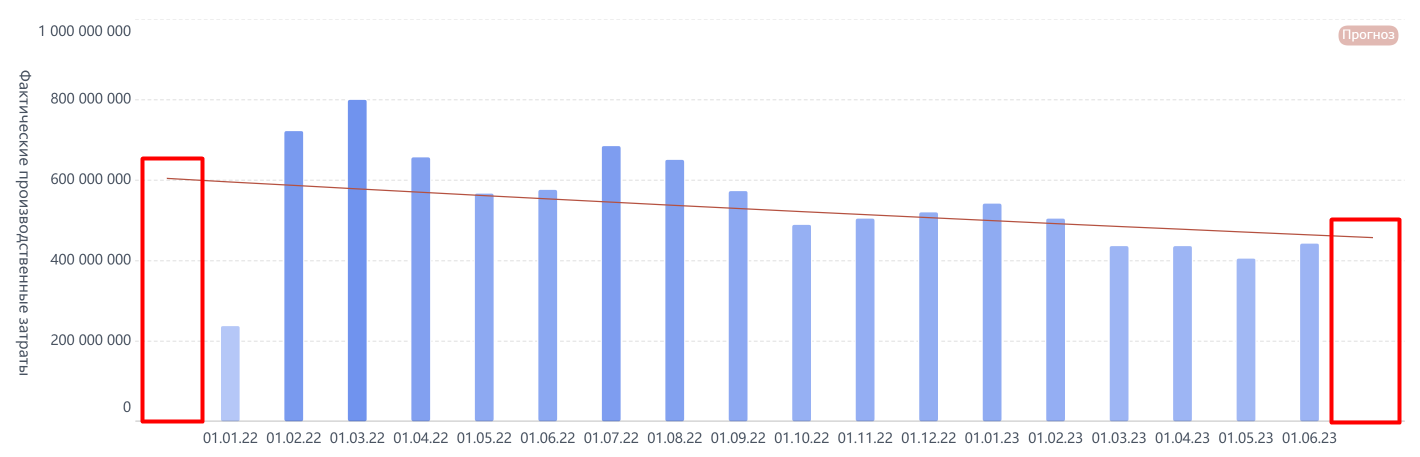

Для примера, можно задать линии тренда сдвиг на 1 цикл вперёд и назад — и увидеть это визуально на графике.
